Переливні бетонні басейни
Чаша переливного басейну виконана з бетону. Вода знаходиться на одному рівні з бортом, при цьому вона, природно переливаючись через борт, крізь переливні грати, потрапляє в спеціальний лоток, що проходить по всьому периметру бетонного басейну. Далі, з лотка вода самопливом потрапляє в спеціальний резервуар (зазвичай розташовується в підвалі або технічному приміщенні басейну), і вже потім через систему: насос - фільтри - водонагрівач - станція хімічного очищення води, повертається в басейн. За такою схемою працюють всі суспільні плавальні і спортивні басейни. Конструктивною особливістю переливного басейну є необхідність установки додаткової ємності (10-15% обсягу басейну) в окремому приміщенні.
Скіммерні бетонні басейни
Чаша скіммерного басейну виконана з бетону. Рівень води знаходиться нижче борту на кілька сантиметрів. Вода забирається з басейну через спеціальні пристрої - скіммери - прямокутні вікна в стінках басейну, далі по схемі: насос - фільтри - водонагрівач - станція хімічного очищення, вода повертається в басейн. Скіммерний бетонний басейн конструктивно простіше і істотно дешевше переливного басейну, що робить його цікавим при підборі невеликого басейну всередині приміщення.

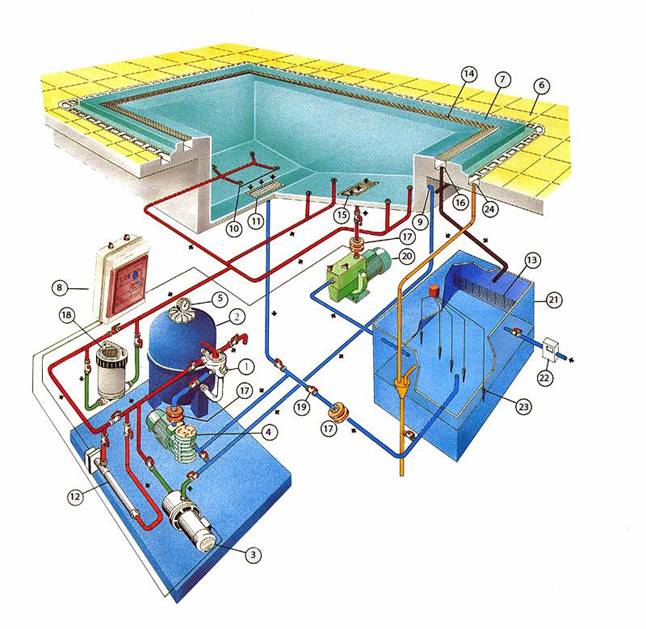

Переливний бетонний басейн - функціональна схема
Устаткування для переливного басейну:
1. Багатоходовий кран; 2. Пісочний фільтр; 3. Насос для водного пилососа; 4. Насос для фільтрації; 5. Манометр; 6. Дренажний слив; 7. Роздільник переливного і дренажного лотка; 8. Блок управління; 9. Підключення водного пилососа; 10. Форсунки подачі води; 11. Донний злив; 12. Нагрівач; 13. Решітка грубої очистки; 14. Переливна решітка; 15. Плато повітряного гейзера; 16. Переливний лоток; 17. Зворотний клапан; 18. Хлоратор; 19. Кульовий кран; 20. Насос для гейзера; 21. Переливний бак; 22. Електроклапан; 23. Зонди управління переливом; 24. Сток.

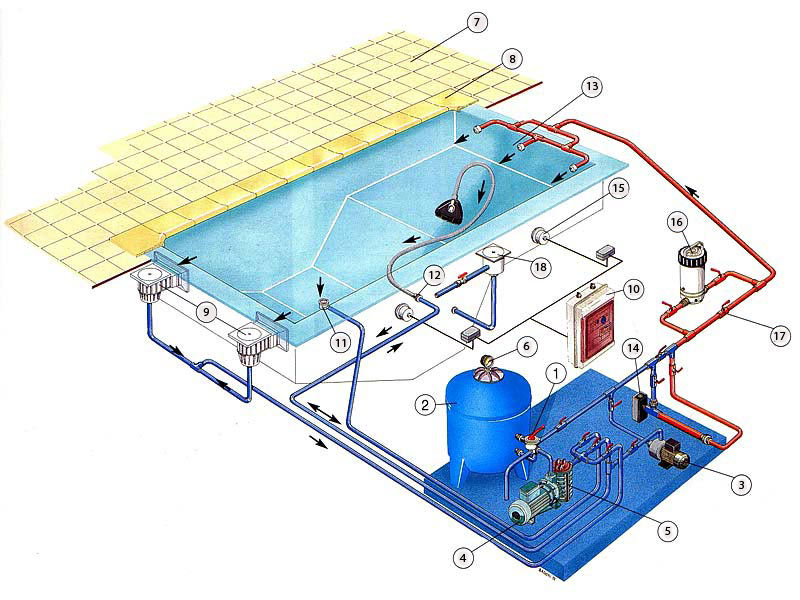

Скіммерний бетонний басейн - функціональна схема
Устаткування для скіммерного басейну:
1. Багатоходовий кран; 2. Пісочний фільтр; 3. Насос для водного пилососа; 4. Насос для фільтрації; 5. Префільтр насоса; 6. Манометр; 7. Пол приміщення басейну; 8. Бордюрний камінь; 9. Скіммер; 10. Блок управління; 11. Донний злив; 12. Підключення водного пилососа; 13. Форсунки подачі води; 14. Нагрівач; 15. Підводний прожектор; 16. Хлоратор; 17. Кульовий кран; 18. Автомат доливання води.
