При виборі гібридного інвертора та акумуляторів для сонячної електростанції часто виникає питання: яку систему обрати — низьковольтну LV чи високовольтну HV?

Іноді можна зустріти спрощену рекомендацію: для невеликих СЕС використовувати 48-вольтові системи, а для потужніших — високовольтні. Насправді сучасне обладнання вже не дозволяє проводити настільки чітку межу лише за потужністю інвертора.

Сьогодні існують трифазні низьковольтні гібридні інвертори потужністю 15–20 кВт і більше, а високовольтні системи активно застосовуються навіть у відносно компактних домашніх СЕС.

Тому правильний вибір між LV та HV залежить від комплексу параметрів: необхідної потужності батареї, ємності, струмів заряджання та розряджання, архітектури системи, можливості подальшого масштабування та сумісності конкретного інвертора з акумуляторами.

Розберемося, у чому різниця.

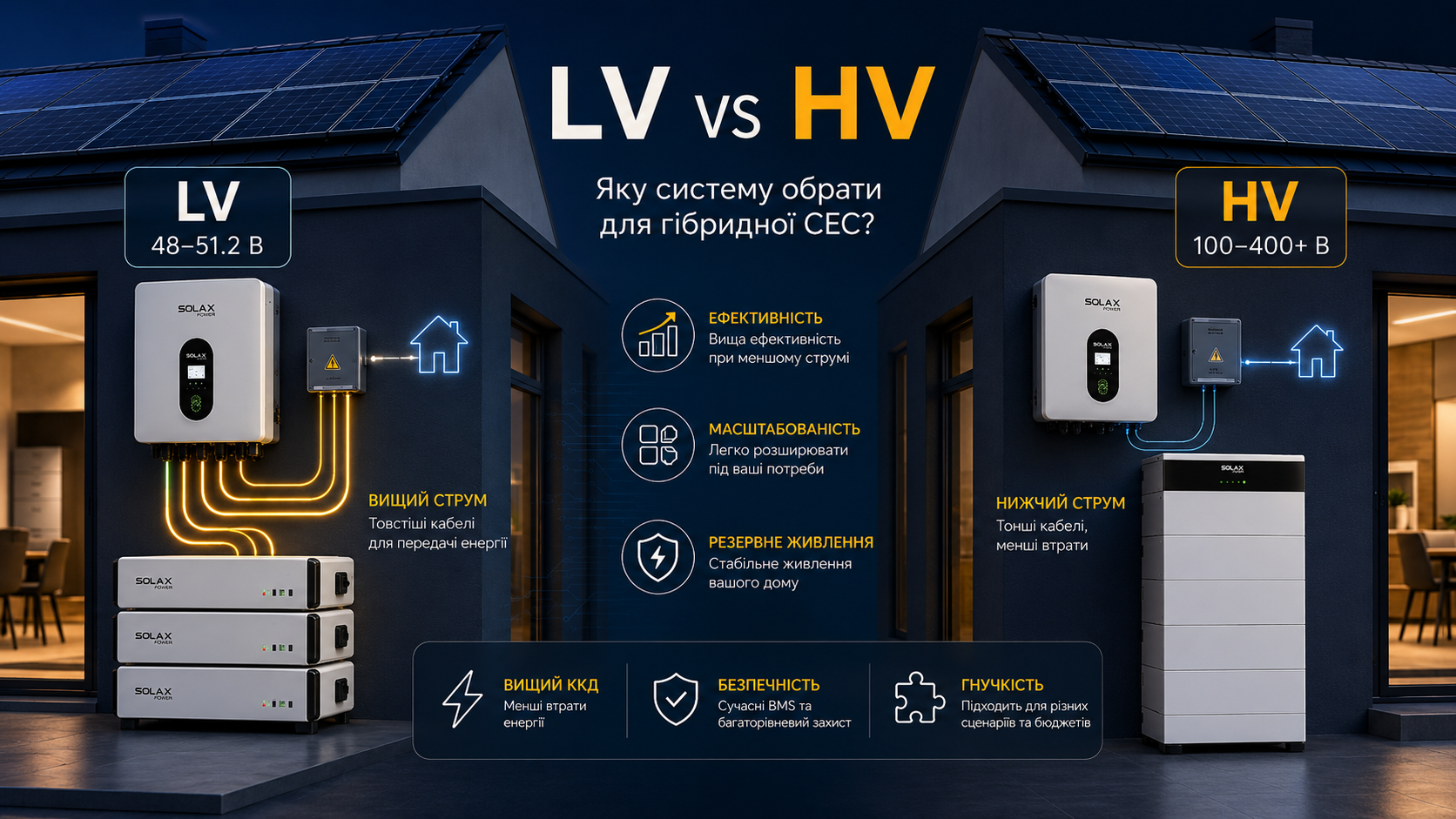

Що означають LV та HV

LV — Low Voltage — низьковольтна батарейна система.

У побутових системах накопичення енергії найчастіше йдеться про батареї з номінальною напругою близько 48–51,2 В. Наприклад, сучасні LiFePO₄ акумулятори можуть мати номінальну напругу 51,2 В і робочий діапазон приблизно 45–58 В.

HV — High Voltage — високовольтна батарейна система.

У такій архітектурі кілька акумуляторних модулів зазвичай об'єднуються послідовно, завдяки чому батарейна напруга може становити 100, 200, 300, 400 В і більше, залежно від конфігурації системи.

При цьому важливо розуміти:

LV або HV — це характеристика батарейного контуру, а не вихідної напруги інвертора.

І LV-, і HV-інвертор може забезпечувати стандартні 230 В в однофазній мережі або 400 В у трифазній.

________________________________________

Головна технічна різниця — струм

Щоб зрозуміти одну з головних переваг високовольтної архітектури, достатньо базової формули:

P = U × I

де:

• P — потужність;

• U — напруга;

• I — струм.

Для передачі однакової потужності при нижчій напрузі потрібен більший струм.

Умовний приклад для потужності 10 кВт:

• при 51,2 В струм теоретично становитиме приблизно 195 А;

• при 200 В — близько 50 А;

• при 400 В — близько 25 А.

Це спрощений приклад без урахування ККД обладнання та інших факторів, але він добре демонструє принцип.

Чим більший струм, тим вищими стають вимоги до кабелю, контактних з'єднань, комутаційного обладнання та захисту.

Оскільки втрати в провіднику залежать від квадрата струму — Pвтрат = I²R — зменшення струму може суттєво знизити втрати в батарейному контурі.

Саме тому HV-архітектура має особливі переваги при передачі значної потужності.

________________________________________

Низьковольтні LV системи

Типовий сучасний LV-акумулятор на LiFePO₄ має номінальну напругу близько 51,2 В.

Для збільшення ємності такі акумулятори часто підключаються паралельно. У результаті напруга системи залишається приблизно однаковою, а загальна ємність і доступний струм можуть збільшуватися.

Переваги LV

• Гнучке масштабування

Низьковольтні батареї часто мають модульну архітектуру.

Наприклад, система може починатися з одного акумуляторного модуля, а згодом до неї можна додавати додаткові батареї — якщо це передбачено виробником і конкретною моделлю інвертора.

Це зручно, коли користувач спочатку встановлює невелику систему резервного живлення, а пізніше планує збільшити запас енергії.

• Великий вибір обладнання

48/51,2-вольтова архітектура широко використовується на ринку систем резервного живлення та сонячної енергетики.

Тому в цьому сегменті представлений великий вибір інверторів та LiFePO₄ акумуляторів.

• Зручність для домашніх систем

LV-рішення часто добре підходять для будинків, квартир, невеликих офісів та інших об'єктів, де необхідне резервне живлення критичних навантажень і можливість підключення сонячних панелей.

Однак це не означає, що LV обмежується невеликою потужністю.

Сучасні низьковольтні трифазні інвертори можуть працювати і в значно потужніших системах.

На що звернути увагу в LV-системах

Головна особливість — високі струми батарейного контуру.

При великій потужності вони можуть досягати сотень ампер.

Тому особливо важливими стають:

• правильний переріз батарейних кабелів;

• мінімальна необхідна довжина кабельних трас;

• якість контактних з'єднань;

• правильний підбір автоматів та запобіжників;

• допустимий струм акумуляторів;

• допустимий струм батарейного входу інвертора;

• правильне паралельне підключення декількох АКБ.

У потужній LV-системі недостатньо просто встановити акумулятор великої ємності. Необхідно перевірити, яку реальну потужність батарея здатна віддавати інвертору.

________________________________________

Високовольтні HV системи

В HV-системі акумуляторні модулі зазвичай формують послідовний стек.

При додаванні модулів збільшується не лише загальна запасена енергія, а й напруга батарейної системи.

Замість сотень ампер батарейний контур може працювати зі значно меншими струмами.

Переваги HV

• Менші струми при однаковій потужності

Це одна з головних переваг високовольтної архітектури.

Менший струм означає:

• нижчі резистивні втрати;

• менше теплове навантаження на провідники;

• простішу передачу великої потужності;

• можливість оптимізувати перерізи кабелів у батарейному контурі.

• Ефективна робота з високою потужністю

HV особливо приваблива для систем, де акумулятор повинен регулярно приймати або віддавати значну потужність.

Це можуть бути великі приватні будинки, комерційні об'єкти та системи з високими піковими навантаженнями.

• Компактна модульна архітектура

У багатьох сучасних HV-системах батарейні модулі встановлюються один на один, утворюючи акумуляторну башту.

Це дозволяє отримати значну ємність при відносно компактній площі встановлення.

На що звернути увагу в HV-системах

Високовольтна батарея — це не набір довільних модулів.

Інвертор, BMS і акумуляторна система повинні бути сумісними між собою.

Необхідно враховувати:

• мінімальну та максимальну батарейну напругу інвертора;

• допустиму кількість модулів у стеку;

• протокол зв'язку BMS;

• допустимий струм заряджання та розряджання;

• максимальну ємність;

• можливість підключення декількох батарейних башт;

• вимоги виробника до монтажу.

Тому HV-систему особливо важливо проєктувати як єдиний комплект обладнання.

________________________________________

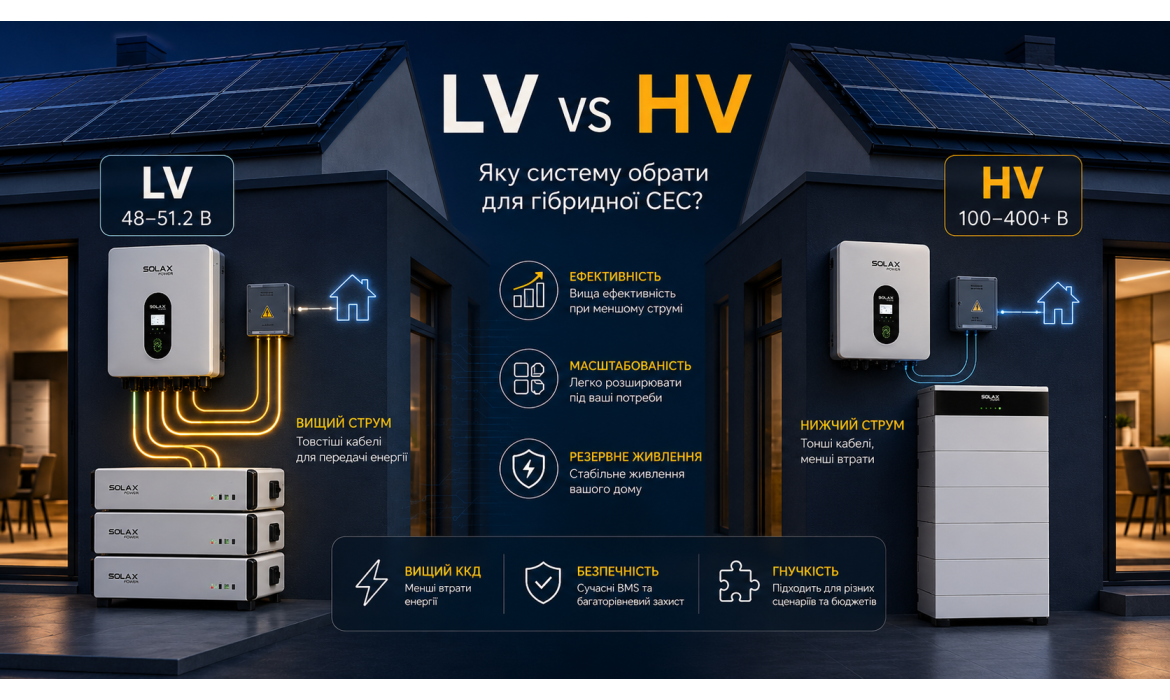

LV чи HV: основні відмінності

________________________________________

Чи правда, що LV підходить тільки до 10–15 кВт?

Ні.

Це одна з найпоширеніших помилок при виборі сучасного гібридного обладнання.

Раніше можливості низьковольтних рішень справді значною мірою обмежувалися високими струмами батарейної сторони.

Але сучасні інвертори та батарейні системи значно змінили ситуацію.

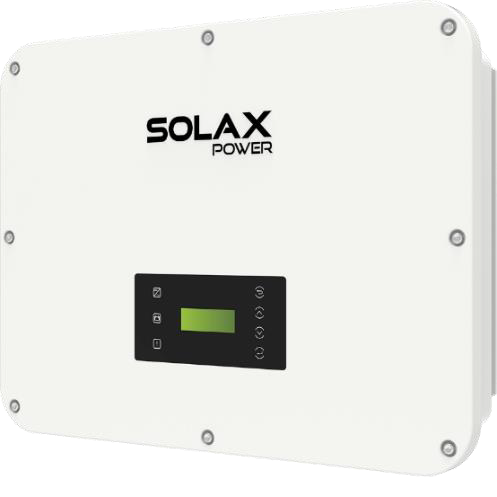

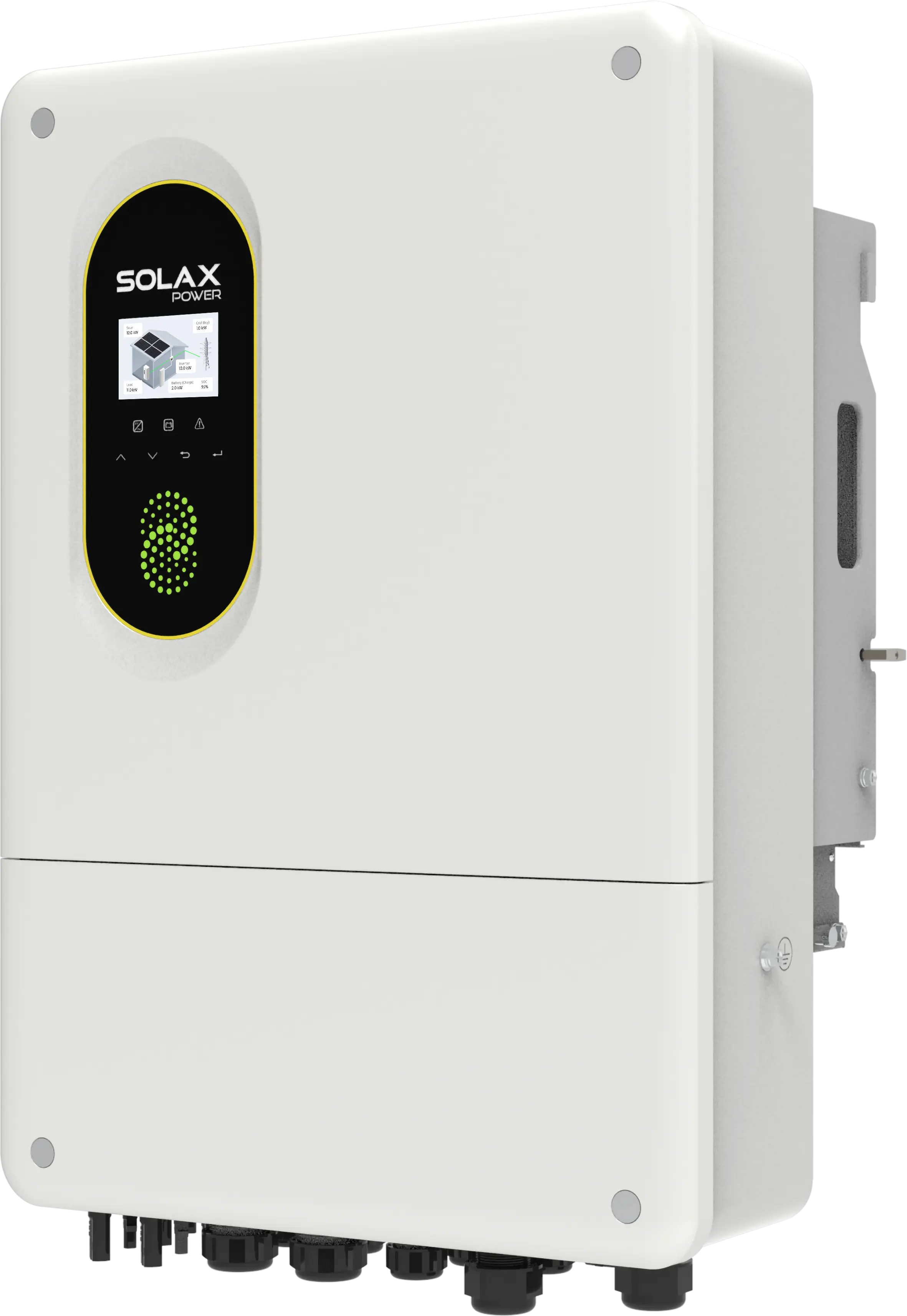

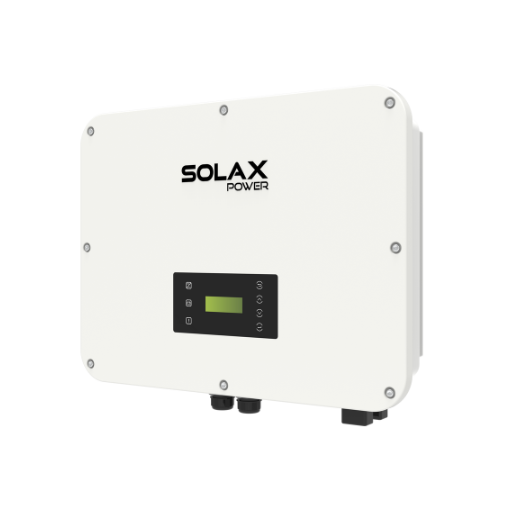

Наприклад, серія трифазних низьковольтних гібридних інверторів SolaX X3-NEO-LV включає моделі потужністю 5, 8, 10, 12, 15 та 20 кВт.

Тобто навіть 20-кіловатна трифазна гібридна система може бути низьковольтною.

Саме тому формула:

«до 15 кВт — LV, понад 15 кВт — HV»

сьогодні некоректна.

Потужність інвертора — лише один із параметрів, які необхідно враховувати.

________________________________________

Приклад сучасної LV-системи

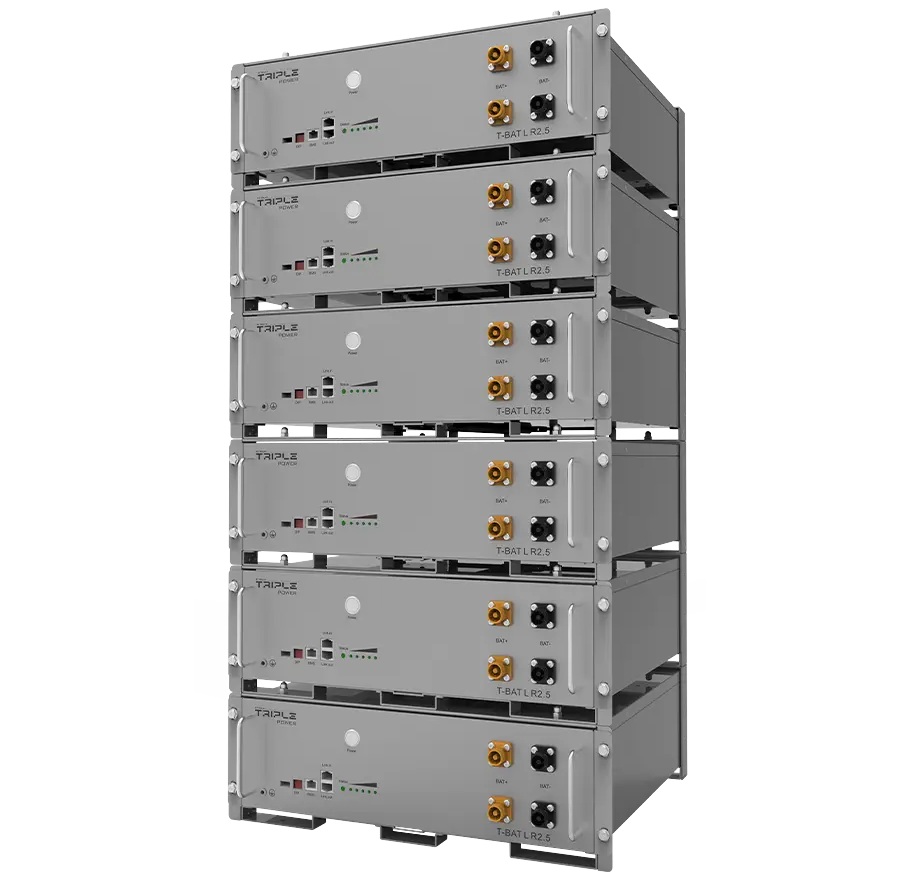

Сучасні низьковольтні LiFePO₄ батареї також стали значно масштабованішими.

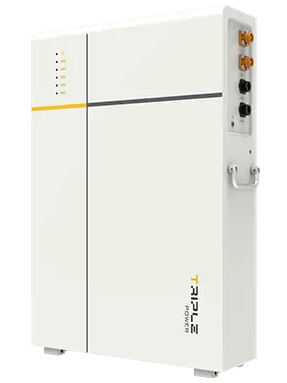

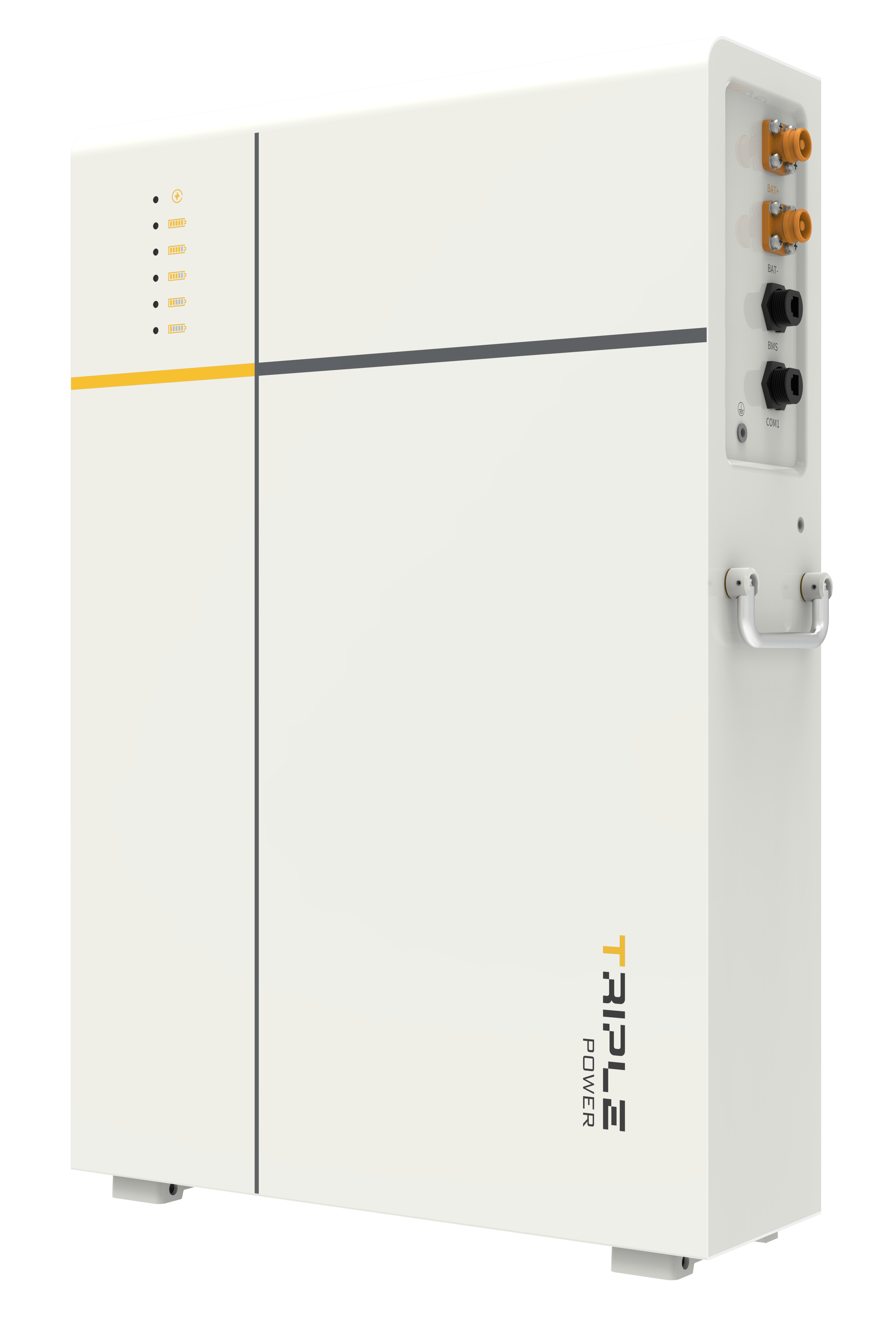

Наприклад, акумулятор SolaX T-BAT-SYS-LV D53 має:

• номінальну напругу — 51,2 В;

• ємність одного модуля — 5,3 кВт·год;

• можливість масштабування системи до декількох десятків кВт·год;

• паралельну модульну архітектуру.

Це хороший приклад того, що LV сьогодні — це не обов'язково маленька система на 5 кВт.

Водночас під час масштабування необхідно окремо контролювати доступний струм і потужність акумуляторної системи.

________________________________________

Приклад сучасної HV-системи

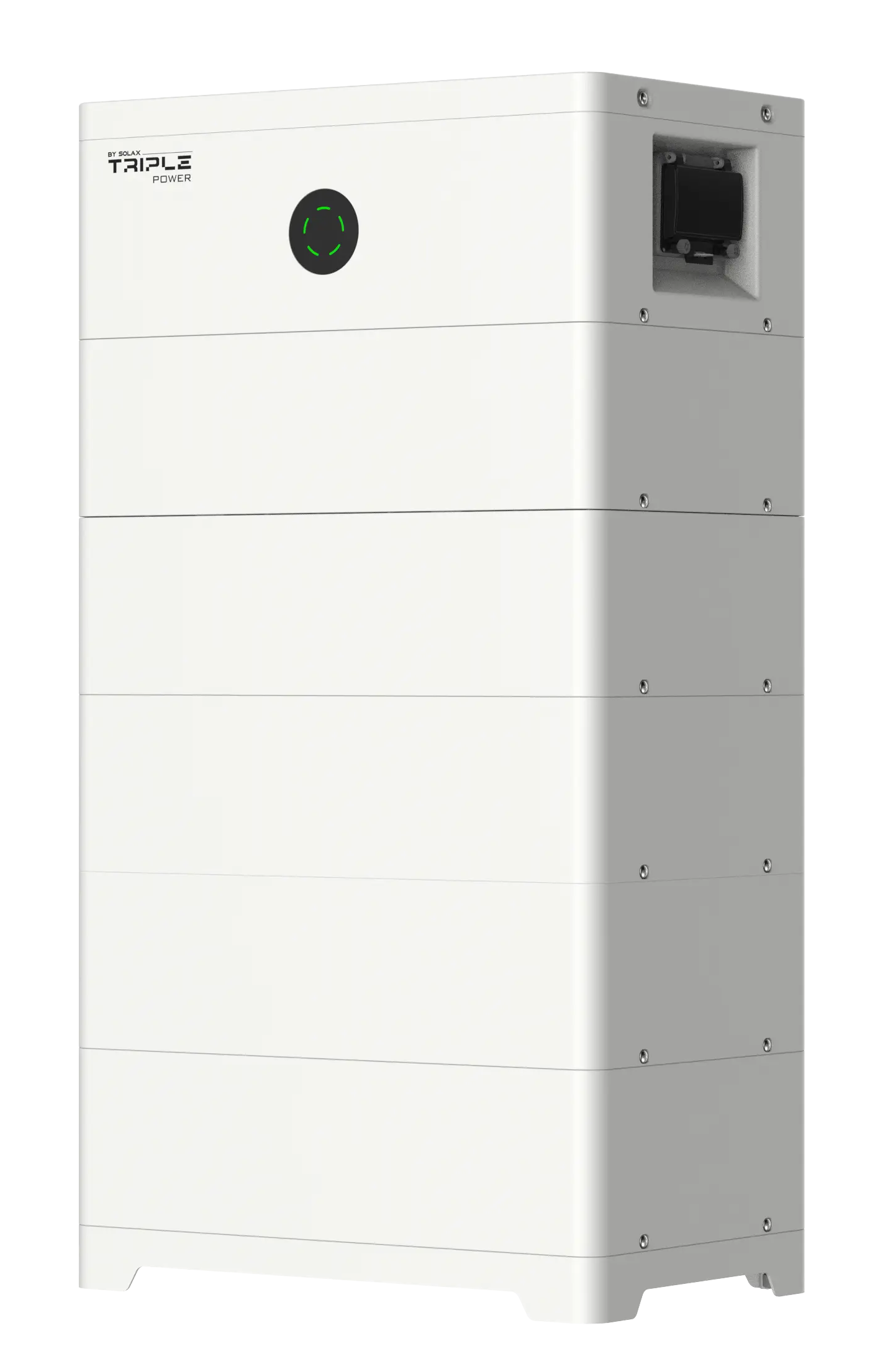

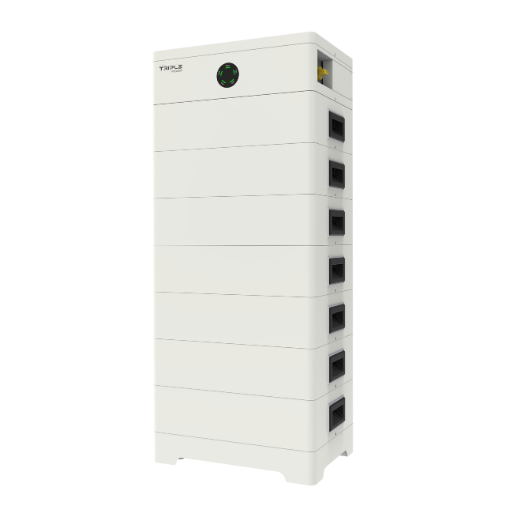

У високовольтних акумуляторних системах SolaX батарейні модулі формують високовольтний стек.

Наприклад, сімейство T-BAT-SYS-HV-S3.6 дозволяє формувати системи приблизно від 7 до 48 кВт·год, залежно від конфігурації та сумісного інвертора.

Номінальна напруга батарейної башти збільшується при додаванні модулів, тоді як струм залишається значно нижчим, ніж у типовій 51,2-вольтовій системі аналогічної потужності.

Саме така архітектура добре підходить для систем, де необхідна висока потужність заряджання та розряджання при контрольованих струмах батарейного контуру.

________________________________________

Як правильно вибрати між LV та HV

Немає універсальної відповіді «LV краще» або «HV краще».

Правильний вибір починається не з напруги батареї, а з вимог до всієї системи.

1. Визначте необхідну резервну потужність

Потрібно знати, яке максимальне навантаження повинна забезпечувати система під час відключення мережі.

Наприклад, батарея може мати велику ємність у кВт·год, але при цьому не бути здатною довготривало віддавати необхідні 10, 15 або 20 кВт потужності.

Ємність і потужність батареї — це різні характеристики.

2. Розрахуйте необхідну ємність

Якщо середнє критичне навантаження становить 2 кВт, а резервне живлення потрібне протягом 5 годин, базова потреба становить близько:

2 кВт × 5 год = 10 кВт·год.

Далі необхідно врахувати допустиму глибину розряду, ККД системи та бажаний резерв.

3. Перевірте максимальний струм батареї

Для LV це особливо важливо.

Саме максимальний струм батарейної системи часто визначає, яку потужність вона реально може передати інвертору.

4. Оцініть перспективу масштабування

Якщо сьогодні потрібні 10 кВт·год, але через декілька років планується:

• електромобіль;

• тепловий насос;

• електричне опалення;

• збільшення сонячної генерації;

• більший резерв під час відключень,

систему бажано одразу проєктувати з можливістю розширення.

5. Врахуйте відстань між інвертором та батареями

У LV-системах через високі струми особливо бажано мінімізувати довжину батарейного кабелю.

Чим довший кабель і більший струм, тим важливішими стають правильний переріз та розрахунок втрат.

6. Перевірте сумісність інвертора й акумулятора

Не можна орієнтуватися лише на напис «48 V» або «HV».

Інвертор та батарея повинні підтримувати:

• відповідний діапазон напруги;

• допустимий струм;

• необхідну кількість модулів;

• протокол зв'язку BMS.

Найнадійніший варіант — використовувати комбінації, офіційно зазначені виробником як сумісні.

________________________________________

Коли варто розглядати LV

LV може бути хорошим вибором, якщо:

• потрібна домашня або невелика комерційна система;

• важлива можливість поступово додавати акумулятори;

• обрана модель інвертора розрахована на 48/51,2 В;

• батареї розташовані недалеко від інвертора;

• допустимих струмів обладнання достатньо для необхідної потужності;

• потрібне гнучке резервне живлення.

Але потужність понад 10 або 15 кВт сама по собі не є причиною відмовлятися від LV.

________________________________________

Коли варто розглядати HV

HV особливо доцільно розглядати, якщо:

• необхідна висока потужність заряджання та розряджання;

• система має значне постійне навантаження;

• планується велика батарейна система;

• важливе зменшення струмів батарейної сторони;

• використовуються потужні трифазні гібридні інвертори;

• пріоритетом є компактна інтегрована система одного виробника.

Проте й тут рішення повинно прийматися за характеристиками конкретного обладнання, а не лише за позначенням HV.

________________________________________

Що важливіше: LV/HV чи правильний підбір системи?

Насправді друге.

Добре спроєктована LV-система може працювати краще за неправильно підібрану HV-систему — і навпаки.

При виборі обладнання необхідно одночасно враховувати:

інвертор + акумулятори + сонячні панелі + навантаження + резервну потужність + режим роботи + можливість масштабування.

Тому порівнювати лише напругу батарей недостатньо.

________________________________________

Поширені питання

Чи є HV завжди ефективнішою за LV?

Не обов'язково.

Висока напруга дозволяє зменшити струм і відповідні втрати у батарейному контурі. Але загальна ефективність системи залежить також від інвертора, акумуляторів, режимів роботи, кабельних трас та інших компонентів.

Чи заряджається HV-батарея швидше?

Не сама по собі.

Швидкість заряджання визначається допустимою потужністю заряджання, яка залежить від напруги, струму, можливостей BMS, батареї та інвертора.

Чи можна підключити LV-батарею до HV-інвертора?

Як правило, ні.

Батарейний діапазон напруги інвертора повинен відповідати батарейній системі. Крім того, необхідна сумісність протоколів зв'язку BMS.

Що краще для приватного будинку?

Для приватного будинку можуть ефективно використовуватися обидві архітектури.

Для одних проєктів раціональнішим буде доступне та масштабоване LV-рішення, для інших — компактна високовольтна система з нижчими робочими струмами.

Вибір необхідно робити після розрахунку споживання та необхідної резервної потужності.

________________________________________

Висновок: LV чи HV?

Сучасний ринок гібридних сонячних електростанцій уже не можна ділити за простим принципом:

«маленька СЕС — LV, велика СЕС — HV».

Низьковольтні системи стали значно потужнішими та масштабованішими, тоді як високовольтні рішення стають дедалі доступнішими для приватного сектору.

Головна перевага LV — гнучкість, поширена 48/51,2-вольтова архітектура та зручне масштабування багатьох сучасних батарейних систем.

Головна перевага HV — можливість передавати значну потужність при менших струмах та нижчих резистивних втратах у батарейному контурі.

Тому оптимальне рішення визначається не лише номінальною потужністю інвертора, а реальною потужністю та ємністю батарей, характером навантаження, довжиною кабелів, можливістю масштабування та сумісністю обладнання.

Перед вибором гібридного інвертора та акумуляторів рекомендується розрахувати систему під конкретне споживання та перевірити сумісність усіх її компонентів.
