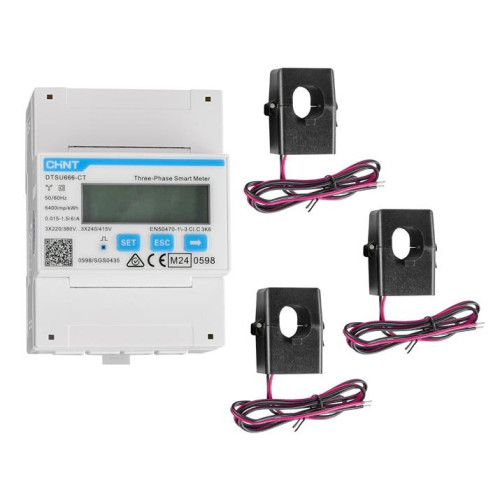

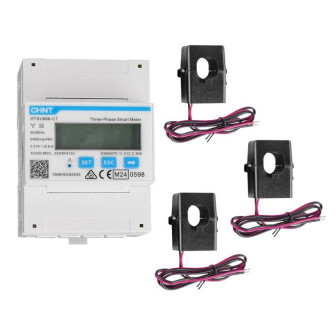

SolaX Power Meter DTSU666-D-CT — трифазний інтелектуальний лічильник електроенергії виробництва CHINT, призначений для роботи у складі сонячних електростанцій та енергетичних систем на базі обладнання SolaX Power.

Пристрій забезпечує точне вимірювання параметрів трифазної мережі та передає дані інвертору для моніторингу споживання, генерації та напрямку потоку електроенергії. Лічильник особливо важливий у системах, де необхідно контролювати відбір електроенергії з мережі та її передачу в зовнішню мережу.

Контроль генерації та споживання

DTSU666-D-CT дозволяє системі SolaX отримувати інформацію про фактичний енергобаланс об'єкта в режимі реального часу.

Лічильник вимірює:

• напругу по фазах;
• струм;
• активну потужність;
• реактивну потужність;
• повну потужність;
• частоту мережі;
• коефіцієнт потужності;
• імпортовану електроенергію;
• експортовану електроенергію.

Завдяки двонаправленому обліку система розуміє, чи споживає об'єкт електроенергію з мережі, чи передає надлишок генерації назовні. Саме ці дані використовуються для коректної роботи функцій енергоменеджменту.

Робота з функцією Zero Export

Одне з ключових застосувань SolaX Power Meter — робота в системах з обмеженням або забороною передачі електроенергії в зовнішню мережу.

Коли на об'єкті активована функція Zero Export, лічильник визначає поточний напрямок і величину потоку електроенергії. Інвертор на основі цих даних може регулювати генерацію, щоб мінімізувати або не допустити видачу надлишкової потужності в мережу.

Тому DTSU666-D-CT використовується не лише як звичайний прилад обліку, а як частина системи автоматичного керування генерацією.

Непряме вимірювання через трансформатори струму

Версія DTSU666-D-CT використовує зовнішні трансформатори струму. Для варіанта на 200 А комплект передбачає три CT — по одному на кожну фазу. Це дозволяє проводити вимірювання без пропускання повного струму силової лінії безпосередньо через лічильник.

Такий принцип особливо зручний для:

• трифазних сонячних електростанцій;
• комерційних об'єктів;
• систем із великими струмами;
• промислових електричних мереж;
• систем енергомоніторингу та обмеження експорту.

Три трансформатори струму

У типовій комплектації версії DTSU666-D-CT 200A використовуються три трансформатори струму 200/5 А.

Кожен трансформатор встановлюється на відповідну фазу та передає інформацію про струм на лічильник. На основі цих даних DTSU666-D-CT визначає фактичне споживання або експорт електроенергії.

RS485 та Modbus-RTU

Для передачі даних використовується цифровий інтерфейс RS485 із протоколом Modbus-RTU.

Це забезпечує стабільний обмін інформацією між лічильником та сумісним обладнанням SolaX.

Підтримуються швидкості передачі:

1200 / 2400 / 4800 / 9600 / 19200 bps, при цьому стандартне налаштування — 9600 bps.

LCD-дисплей

На передній панелі встановлений цифровий LCD-дисплей, через який можна переглядати основні параметри електричної мережі та виконувати налаштування.

Кнопки SET, ESC та навігації дозволяють працювати з меню без додаткового обладнання.

Це зручно під час монтажу, налаштування коефіцієнта трансформації CT та діагностики системи.

Компактне встановлення на DIN-рейку

DTSU666-D-CT має модульне виконання та встановлюється на стандартну DIN-рейку 35 мм.

Такий формат дозволяє компактно розміщувати прилад у розподільчому щиті разом з іншою автоматикою.

Корпус лічильника DTSU666-CT має орієнтовні розміри 72 × 100 × 65 мм та ступінь захисту IP20.

Робота в трифазній мережі

Лічильник розрахований на трифазну чотирипровідну мережу 3P4W.

Для DTSU666-CT виробник CHINT вказує номінальний діапазон:

3 × 220/380 В – 3 × 240/415 В

та частоту:

50 / 60 Гц.

Це відповідає типовим параметрам трифазних мереж, у яких працюють інвертори та комерційні сонячні електростанції.

Сумісність із системами SolaX

SolaX використовує трифазні лічильники DTSU666 у власних системах моніторингу та керування енергією. DTSU666-D-CT зустрічається у рішеннях із трифазними інверторами SolaX, зокрема комерційного класу.

Важливо враховувати конкретну модель інвертора та схему підключення. SolaX окремо зазначає, що DTSU666 і DTSU666-D виконують однакову основну функцію, але відрізняються схемою підключення, тому при монтажі потрібно використовувати відповідну інструкцію.

Основні характеристики SolaX DTSU666-D-CT

Переваги SolaX Power Meter DTSU666-D-CT

• повноцінний трифазний контроль енергоспоживання;
• вимірювання імпорту та експорту електроенергії;
• робота через 3 трансформатори струму;
• підтримка великих струмів у версії 200 А;
• використання для функції Zero Export;
• передача даних через RS485 / Modbus-RTU;
• контроль напруги, струму, потужності, частоти та коефіцієнта потужності;
• цифровий LCD-дисплей;
• компактний монтаж на DIN-рейку;
• інтеграція з трифазними системами SolaX.

SolaX Power Meter DTSU666-D-CT (CHINT Three Phase) — важливий компонент системи керування енергією SolaX. Він дозволяє інвертору бачити реальний енергобаланс об'єкта, контролювати споживання та генерацію, вести двонаправлений облік і реалізовувати сценарії обмеження передачі електроенергії в зовнішню мережу.
